Servis HP Redmi Note 8 Tidak Mau Di-cas, Sudah Ganti Batere dan Sub-board Masih Sama

Kali ini kita kedatangan HP Xiaomi Redmi Note 8 yang mau di-charge, kasus mirip Oppo A31 refurbish tidak mau dicas kemarin.

Kasus seperti ini biasa terjadi di jalur charge yang putus sehingga saat dicolokan ke kabel charger tidak ada arus masuk sama sekali ke baterai.

Ok, langsung kita bahas cara memperbaiki HP tidak mau di cas kali ini:

Analisis Awal

• Menurut user, HP tidak mau di-charge. Datang ke tempat servis kami ternyata HP kondisi mati tidak mau menyala karena kehabisan baterai.

• Kita gunakan smart charger tidak ada tanda arus masuk samasekali alias 0.0A.
• Diduga ada jalur cas yang terputus, entah itu port charing, sub board, atau flexible.


Buka HP dan Periksa Kondisinya

• Pastikan HP dalam kondisi mati. Backcover ternyata sudah dibuka, entah oleh pemilik ataupun tukang servis lain. Baterai juga sudah bukan ori dan sub-board juga sudah bukan ori alias sudah diganti dengan sub-board KW. Diduga diganti karena salah analisa, dikira baterai atau sub-board yang rusak ternyata bukan.

• Lepaskan konektor baterai, sebelum bongkar yang lain.
• Baterai kita cas langsung dengan alat battery activation charge. Setelah cukup terisi kita coba nyalakan dan ternyata baterai normal, lanjut analisa selanjutnya.


Periksa Jalur Cas



• Jalur cas itu mulai dari charger, kabel pastikan aman. Lalu port charger apakah ada kotoran, goyang atau rusak.

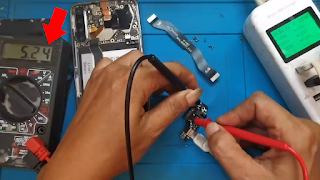

• Lalu kita cek sub-board yang ternyata sudah diganti KW. Colok ke cas dan lihat arus di konektor VBUS ternyata aman, terlihat ada arus 5,24V.




• Selanjutnya kita cek arus dari sub board tadi ke ujung flexible yang menghubungkan sub-board dengan mainboard. Ternyata tidak ada arus, alias 0.00A.




• Dengan demikian bisa dipastikan bahwa flexible bermasalah, terdapat jalur putus pada flexible.


Solusi Perbaikan

• Ganti kabel flexible.

• Jika tidak ada kabel flexible maka lakukan jumper.


Fix

• Karena tidak ada stock flexible, jadi kita coba jumper dan hasilnya ternyata HP bisa di cas kembali.
• Namun tidak bisa fast-charging dikarenakan sub-board KW bukan original bawaan Redmi Note 8.



Oke, jadi kesimpulannya Xiaomi Redmi 8 tidak bisa dicas ini ternyata penyebabnya adalah kabel flexible yang rusak, ada jalur putus.

Walaupun kasusnya sama dengan Oppo A31 yang tidak bisa dicas juga, tapi solusinya sedikit berbeda, kalau si Oppo A31 itu yang putus di komponen koil (lilitan).

Dalam artikel ini kita belajar bahwa HP tidak bisa dicas (tidak mau ngecas baterai) bisa beda-beda masalah dan solusinya, namun tetap sama kemungkinan besar terjadi masalah di jalur charge.

Sumber foto dan inspirasi dari TeknisiNedso. Terimakasih!
