Cara Membuka dan Mengganti Baterai atau Layar LCD Assembly iPhone 11 Pro

Penggantian layar iPhone 11 Pro - proses lengkap yang telah kami lakukan untuk klien kami!!
Layar iPhone 11 Pro dengan spesifikasi: layar 5,8 inci, 2436 x 1125 pixels, sedangkan 11 Pro Max memiliki layar 6,5 inci, 2688 x 1242 pixels. Kedua layar memiliki kerapatan 458 piksel per inci - layar Pro Max hanya lebih besar.

Apple menyebut layar 11 Pro "Super Retina XDR", dan ini menggabungkan panel OLED baru dan mendukung HDR10 dan Dolby Vision varian HDR. Rasio kontras adalah 2.000.000 : 1, dan kecerahan maksimum mencapai 1200 nits.

Sebelum bongkar, Anda memerlukan beberapa peralatan, tools kit dan obeng berikut ini:
  • Mesin hot plated atau heat gun
  • Opening pick seperti pick gitar atau plastik tipis
  • Suction cup
  • Pinset
  • Spudger
  • Obeng pentalobe (bintang 5) ukuran P2 atau 0,8mm
  • Obeng tri-point (Y) ukuran Y000 atau 0,6~0,8mm
Jika belum punya, obeng dan tools kit bisa dibeli di tokopedia.com/elppastore atau bukalapak.com/elppastore.

Kalau sudah siap, langsung aja kita bongkar..

Langkah 1: Membuka LCD Assembly iPhone 11 Pro


Untuk membuka iPhone, seperti biasa diawali dengan melepaskan 2 buah sekrup bintang 5 ukuran 0,8mm di bagian bawah dekat port charger..


iPhone 11 series seperti iPhone-iPhone sebelumnya, cara membongkarnya dimulai dari membuka LCD assembly.

Selain dikencangkan sekrup, iPhone 11 juga di lem, karena smartphone ini anti air IP68, jadi pastinya banyak lem-nya di beberapa bagian untuk menahan air masuk.

Jadi untuk membuka LCD assembly, kita harus panaskan dulu lemnya agar meleleh dan mudah untuk dibuka. Gunakan heat-gun untuk memanaskan sisi-sisi LCD pada suhu sekitar 90C selama 4 menit..


Setelah kira-kira lem meleleh, congkel LCD assembly dengan menggunakan iSesame atau plat besi tipis atau kartu plastik tipis, dan masukkan opening pick atau pick gitar lalu geser ke seluruh sudut untuk melepaskan pengait bracket LCD..

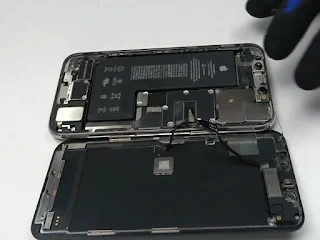

Setelah pengait-pengaitnya terlepas, buka ke sebelah kanan seperti pada foto dibawah.. Hati-hati karena ada beberapa kabel flexible yang terhubung dari LCD assembly ke mainboard..


Kalau sudah terbuka seperti ini, selanjutnya kita bisa membuka baterai, atau melepaskan konektor baterai sebelum membongkar part lain, untuk memutus aliran listrik.

Langkah 2: Melepas Konektor Baterai

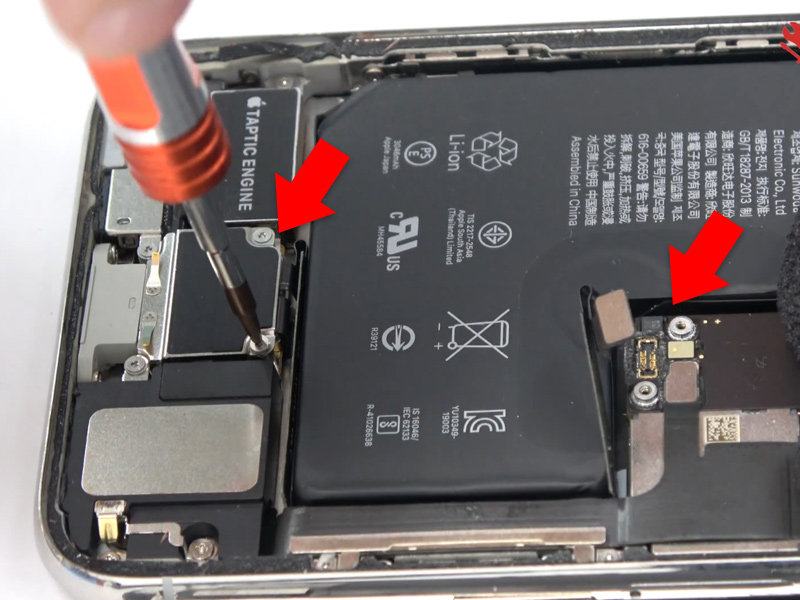

Baterai iPhone 11 Pro ini memiliki dua buah konektor yang dilindungi dengan bracket (plat besi) seperti pada gambar dibawah ini..

Untuk membukanya, Anda harus melepaskan dua dan empat buah sekrup Y000 pada masing-masing bracket..


Setelah terbuka, congkel konektornya dengan menggunakan pinset atau spudger atau kuku..


Baterai merekat ke body dengan menggunakan lem khusus yang memiliki ujung yang bisa ditarik untuk melepaskan lem-nya. Tari pull-tab perekat tersebut yang berada di bagian atas baterai dan di bagian ujung (kanan)..



Setelah perekat baterai dicabut, maka baterai akan mudah dilepaskan. Silahkan diganti dengan yang baru.

Langkah 3: Membuka dan Mengganti LCD Assembly


Untuk membuka LCD assembly, kita harus membuka dulu bracket atau plat besi penutup konektor LCD assembly dengan menggunakan obeng Y000.

Dibawahnya ada 3 buah konektor yang perlu dilepaskan..


Pada LCD assembly itu terdapat modul yang terdiri dari speaker dan sensor proximity yang harus dipindahkan dulu ke LCD assembly yang baru.

Untuk lebih detailnya silahkan lihat video berikut ini..


Baca Juga: iPhone 11 dan 11 Pro Akan Menampilkan Peringatan jika Mengganti LCD/Baterai (Sparepart) Tidak Asli Apple

Terimakasih sudah berkunjung ke blog Elppas.com. Semoga bermanfaat!

Pics source(s): MovilOne & iFixit.
