Cara Membuka Backcover, NFC, Fingerprint Sensor dan Mengganti Baterai Xiaomi Redmi Note 8 Pro

Sebelumnya Elppas sudah unboxing Xiaomi Redmi Note 8 Pro ini, sekarang kita tinjau lebih jauh, bukan cuma luar tapi jeroannya. Untuk lihat jeroannya tentu harus dibuka casing belakangnya (backcover), jadi sekalian aja sambil bikin tutorial cara membuka backcover dan mengganti baterai Redmi Note 8 Pro.

Peralatan atau tools kit yang perlu disiapkan untuk membongkar Redmi Note 8 Pro:
  • SIM Card tray ejector
  • Heat gun
  • iSlack atau suction cup
  • Kartu plastik tipis
  • Obeng plus ukuran 1,5~2,0mm
  • Spudger/prying tool
Obeng dan tools kit bisa di beli di tokopedia.com/elppastore atau bukalapak.com/elppastore.

Langsung aja kita bongkar..

Langkah 1: Cara Membuka Backcover Redmi Note 8 Pro

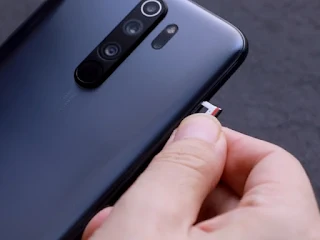

Seperti biasa, sebelum melakukan disassembly atau teardown pastikan ponsel dalam keadaan mati (turned off), lalu keluarkan terlebih dahulu SIM tray dengan menggunakan SIM ejector..


Backcover ReNo 8/8 Pro ini terbuat dari kaca yang menempel pada frame body menggunakan lem. Jadi untuk membukanya kita perlu memanaskan perekatnya agar meleleh sehingga mudah di buka.

Gunakan heatgun untuk memanaskan backcover bagian bawah.. Panaskan pada suhu 100 derajat sekitar 30~60 detik di bagian sisi bawah dan sisi kiri kanannya..


Setelah kira-kira lem agak meleleh, gunakan suction cup atau iSclack (tang sukcer) untuk mengangkat backdoor sedikit sehingga membuat celah untuk dimasukkan kartu plastik..


Kalau kartunya sudah masuk, tinggal di geser-geser ke sekeliling sudut.. Jika perlu gunakan kembali heat gun untuk melelehkan lem di sisi-sisi kiri, kanan dan atas.. lalu robek lemnya dengan menggunakan kartu plastik tipis..


Setelah semua lemnya terkoyak, maka backcover bisa dibuka seperti ini..


Begitulah kira-kira cara membuka casing belakang Redmi Note 8/8Pro.

Spesifikasi Baterai Original Redmi Note 8 Pro


Sebelum bongkar untuk ganti baterai, kita lihat dulu spesifikasi baterai original bawaan Redmi Note 8 Pro ini. Pastikan jika ingin mengganti baterai, Anda jangan sampai salah beli baterainya.


Berikut spesifikasi baterai ori Redmi Note 8 Pro:
  • Type: Li-ion Polymer Battery
  • Model: BM4J
  • Limited Charge Voltage: 4.40Vdc
  • Rated Capacity: 4400mAh/16.90Wh
  • Nominal Voltage: 3.85Vdc
  • Typical Capacity: 4500mAh/17.30Wh
Dimana membeli baterai Redmi Note 8 Pro yang original? Yang 100% ori biasanya hanya dijual di Service Center Xiaomi.

Selain itu, mungkin banyak yang jual di marketplace seperti Bukalapak, Tokopedia, Shopee, dll., tapi perlu di ingat bahwa baterai yang dijual di marketplace atau toko sparepart umum biasanya baterai tiruan, OEM atau KW, jadi perlu hati-hati karena barang KW suka ada grade-grade nya. Pastikan Anda membeli yang kualitasnya bagus supaya tidak boros atau cepat habis karena kapasitas tidak sesuai.

Baca Juga: Ganti Baterai Tanam HP, Pilih KW, OEM Bermerk (Hippo, Rakkipanda, Vizz, dll), atau ORI?

Lanjut, kita ke tutorial mengganti baterai..

Langkah 2: Membuka dan Mengganti Baterai Redmi Note 8 Pro


Setelah backcover terbuka, baterai terlihat tapi tidak bisa langsung dicopot karena konektor baterai tertutup mid-rame dan modul NFC. Selain itu juga baterai terhalang sebuah kabel flexible yang merupakan kabel secondboard.

Pertama buka terlebih dahulu modul fingerprint sensor yang bersatu dengan penutup lensa..


Lalu congkel penutup konektor kabel sensor sidik jari dan lepaskan konektornya.

Selanjutnya buka mid-frame dan modul NFC dengan melepaskan beberapa buah sekrup menggunakan obeng plus ukuran 1,5~2,0mm (phillips #00)..

Perhatian! Salah satu baut tersebut ada sticker segel, jadi jika membuka baut tersebut maka garansi akan void.


Setelah mid-frame terbuka, lepaskan terlebih dahulu konektor baterai dengan prying tool atau spudger agar aliran listrik terputus sehingga lebih aman.. lalu buka juga konektor yang terhubung ke board bawah..


Penghalang baterai sudah terbuka, tapi baterai merekat dengan dua baris lem khusus. Lem ini bisa disingkirkan dengan menarik pull-tab di bagian bawah baterai..


Tarik pull-tab tersebut secara lurus jangan sampai putus ditengah karena akan merepotkan. Bisa juga dengan menggunakan pinset lurus dan menggulungnya dengan pinset tersebut..


Setelah kedua buah perekat tersebut disingkirkan maka baterai bisa dibuka dengan mudah. Silahkan ganti baterainya dengan yang baru. Pasang kembali konektor-konektornya dengan urutan kebalikan dari membongkar. Jangan lupa tes fungsi baterai juga sebelum memasang semuanya.

Baca Juga: Tanya Jawab Redmi Note 8 Pro: IR Blaster, NFC, Quick Charge, LED Notification, Skor AnTuTu?

Demikian panduan cara membuka backcover (tutup belakang/casing belakang) dan mengganti baterai Xiaomi Redmi Note 8 Pro.

Pics Source(s): Geardo, Xiaomi.
